前面我们文章写到实际的制作者往往采用成熟的方案，而非完全按照仿真结果来制作。
因为仿真结果离散，不容易制作。
我们来按实际元器件仿真和优化一次试试。

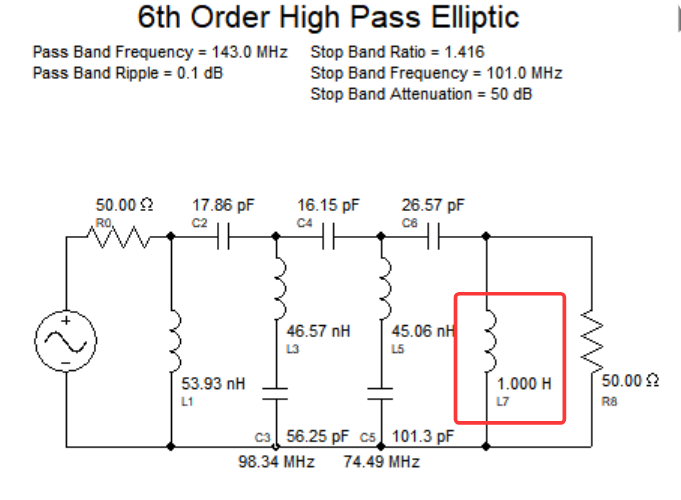

我们仿真的结果：六阶接近实际的滤波器，但是阶数少一阶，我加了一个电感。

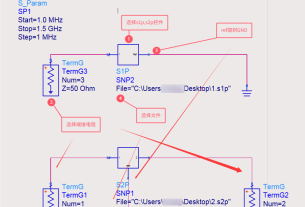

这是实际的图：
我们尝试直接根据经验，就是说，两个LC高通加上两个陷波点。

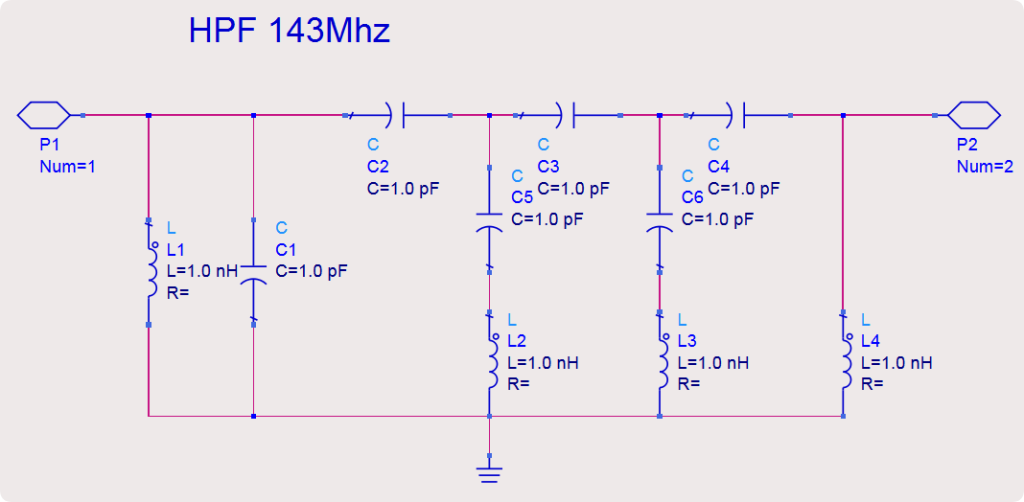

1）画出经验中的电路图
画图，并加入s_parm设置仿真频率范围
加上OPTIM控件，加上term控件
加上Goal优化目标
2）设置优化的目标

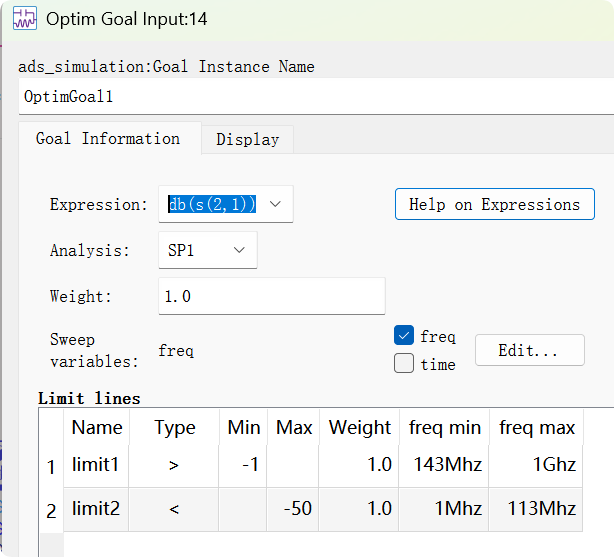

主要是设置表达式为db(s(2,1))。然后只要是通带范围值多少，阻带范围值多少。
注意：这s非要大写。小写报错还弄得莫名其妙，而且你还改不了。只能删除重新加一个Goal控件。
阻带的值应该为波浪线的最高线，频率是最高线与s21的交点频率。（这点filter solution在说明中有写，ads是不同的！它的频率定在了第一个波浪上面）。

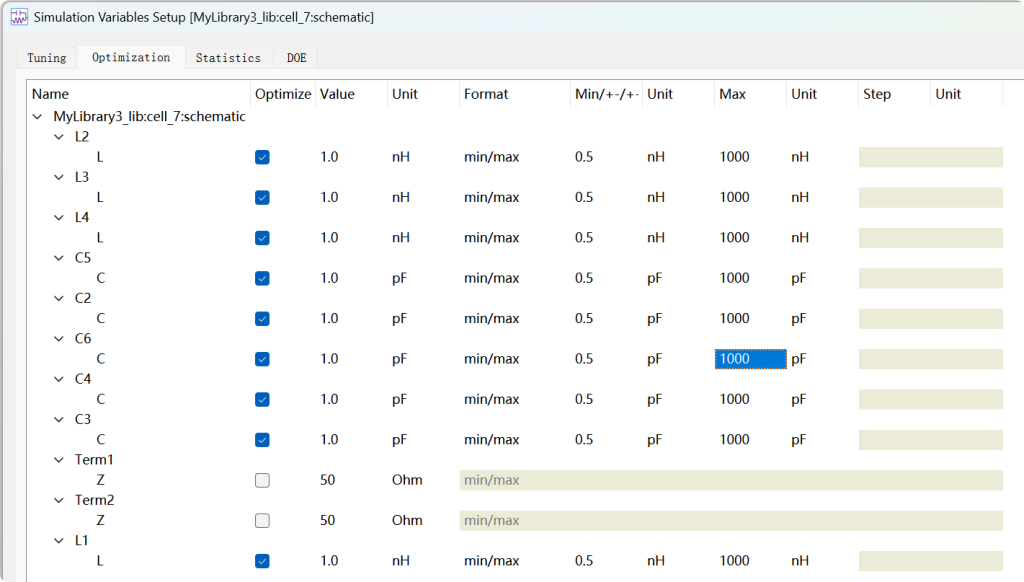

3）设置变量范围
设置参数调整范围。根据经验，要大一些。

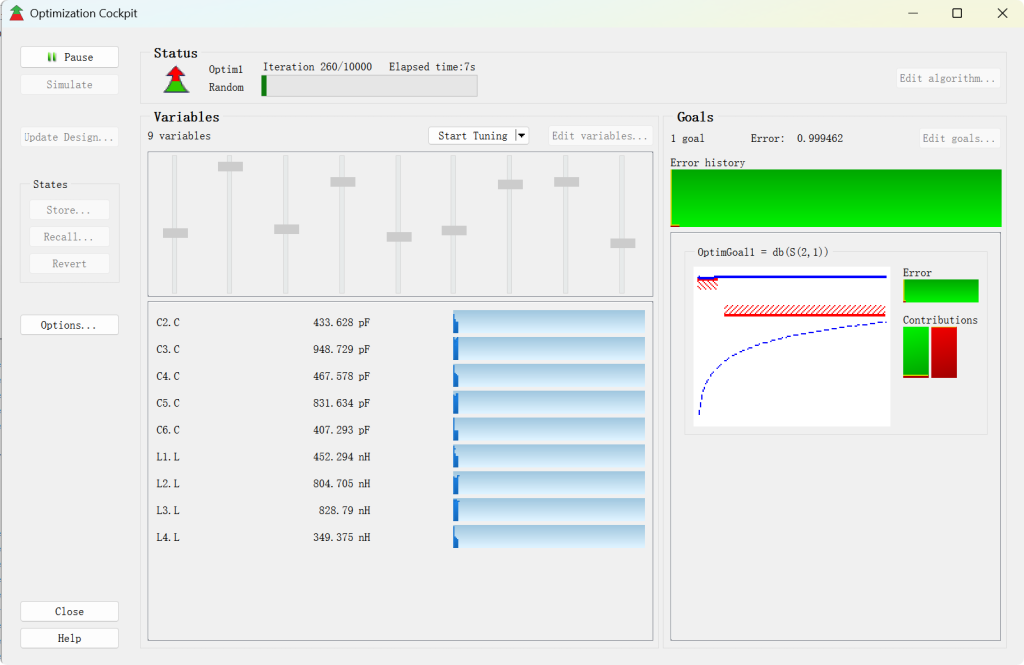

4）优化
警告：Number of nodes with no DC path to ground (topology corrected): 1 这个忽略。说某些节点没有直流到底的连接。实际存在这样的，因为我们走的交流。
ADS：Please check for valid `Expr’ field in OptimGoal/YieldSpec item错误，
见我另外一篇：./3881.html
是否达成，就要反复计算和调制了。初步结果通过后，可以考虑给L固定在一个可以相等的值，或者范围内或者分组可以相同（这样方便制作空心线圈材料）
文章就结束了。
