F头电视信号用滤波器

找到的网图，留着供学习。

其实上图，左半部分为低通，右半部分为高通，合起来组成一个带通。

这个滤波器，没有使用传统的仿真的电路图。

而是简单粗暴的组合。

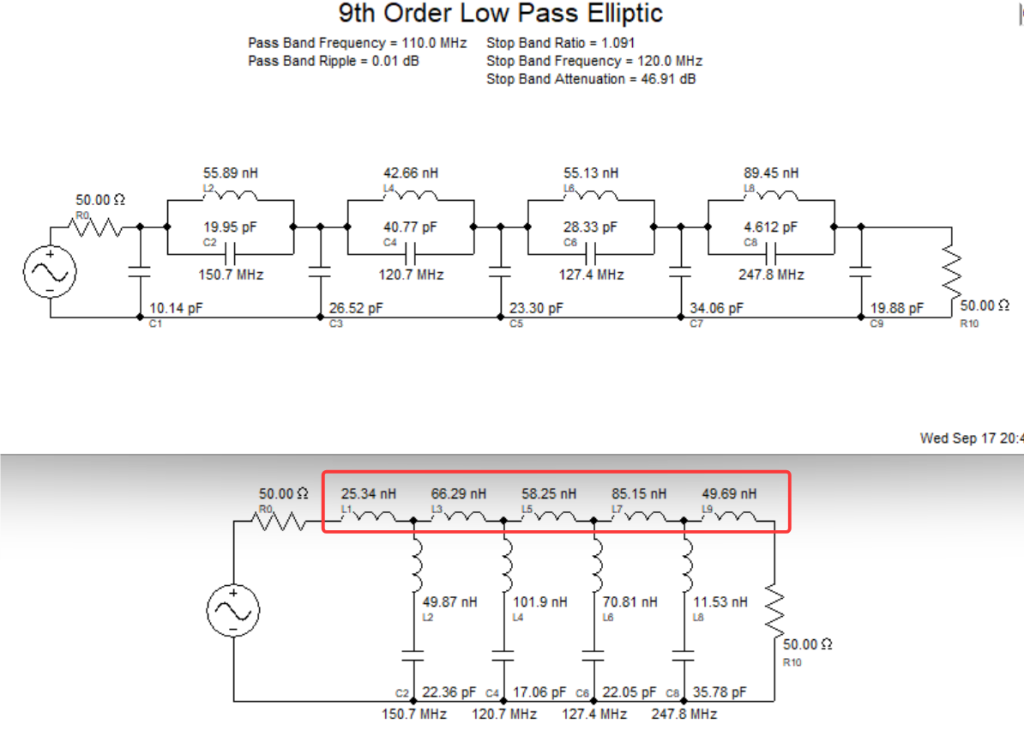

我们仿真一下左边的低通：

它采用了下面这个拓扑。

不过涉及到过多的线圈，制作比较麻烦。因为线圈的制作是相当费时间，这样高的频率和线圈电感量，也无法直接测准确。当然有经验了例外。比如之前已经做成功了。照葫芦画瓢，再生产就会容易一些。
